小型交叉滚子轴承它们的滚子在内轮与外轮间,间隔交叉地彼此成直角方式排列。它们能同时承受来自各方向荷重 ( 如轴向、推力或动量荷重等 ) 。因滚子与轨道表面成现状接触,因此,轴承受荷重而弹性变形之可能性很小。在交叉滚子轴承中,因圆柱滚子在呈 90 °的V形沟槽滚动面上通过间隔保持器被相互垂直地排列,所以1个交叉滚子轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
小型交叉滚子轴承具有很高的精度,因在垂直排列的滚柱间装有间隔保持器,防止了滚柱的侧倒或滚柱的相互摩擦,所以能防止旋转扭矩的增加。另外,与以往使用铁板保持器的类型相比,不会发生滚柱的一方接触现象或锁死现象。即使被施加预压,也能获得稳定的旋转运动。 并且,由于内环或外环是分割为两部分的构造,可以调整预压,所以可获得的旋转运动。
小型交叉滚子轴承内外圈的尺寸被最小限度地小型化,交叉滚子轴承特别极薄型式是接近于极限的小型尺寸,所以最适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、计量器、 IC 制造装置等的用途。
特点: 小型交叉滚子轴承,因被分割的内环或外环,在装入滚柱和间隔保持器后,与交叉滚柱轴环固定在一起,以防止互相分离,故安装交叉滚柱轴环时操作简单。由于滚柱为交叉排列,因此只用1套交叉滚柱轴环就可承受各个方向的负荷,与传统型号相比,刚性提高3~4倍。同时,NTN进口轴承叉滚子轴承因交叉滚子轴承内圈或外圈是两分割的构造,轴承间隙可调整,即使被施加预载,也能获得高精度地旋转运动。
用途:此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等,需要刚性高、紧密及高转速下仍能确保精确之场合下。

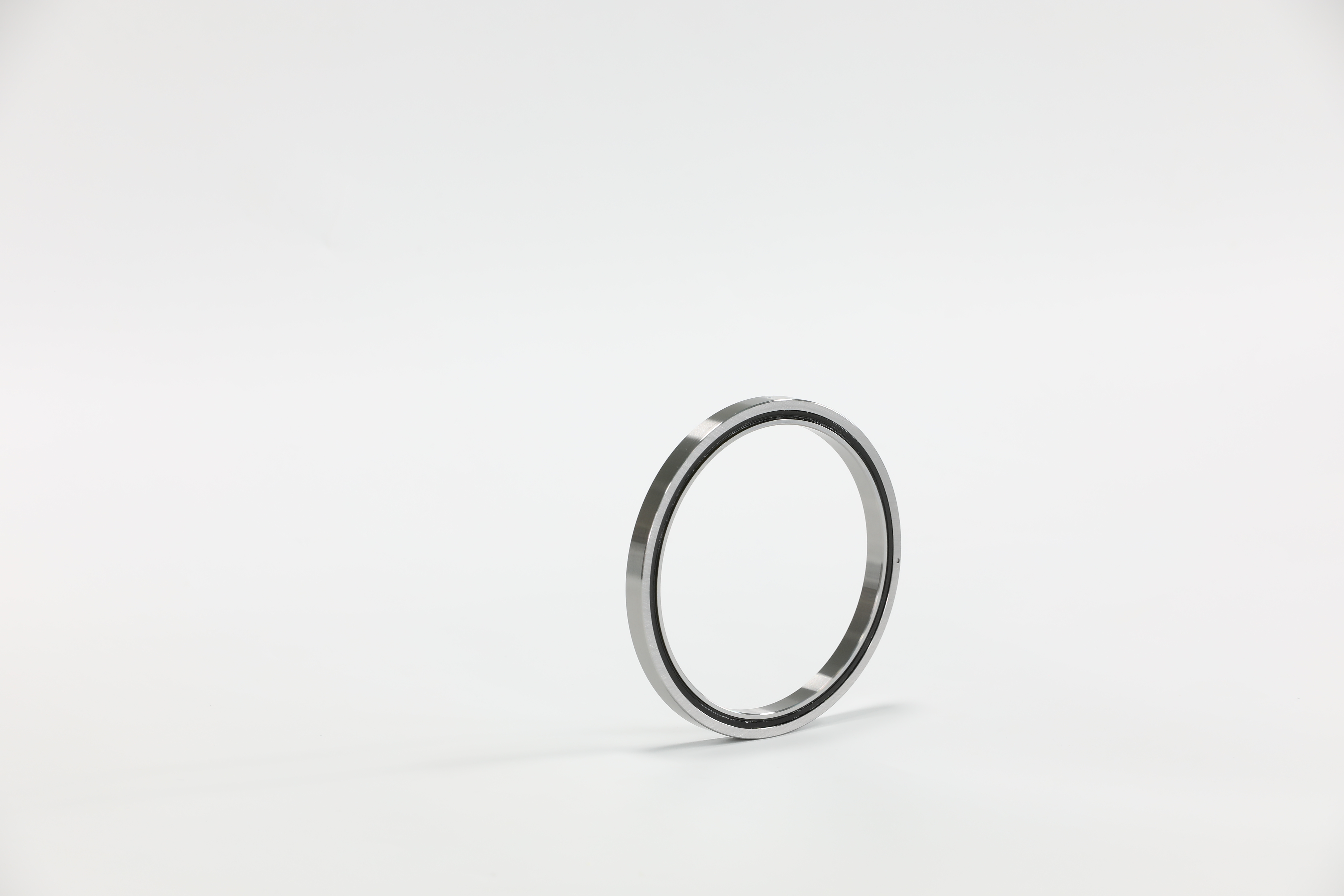

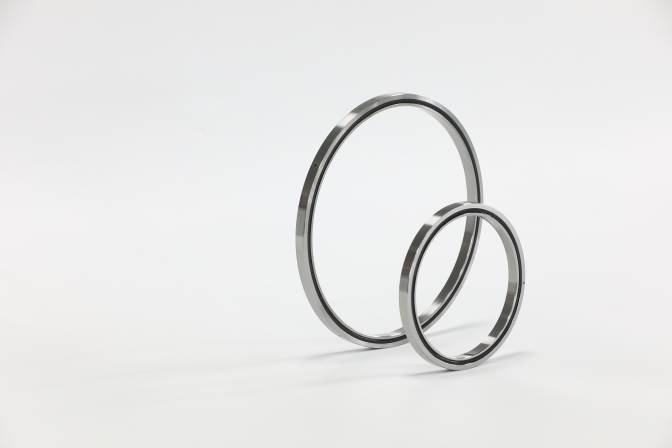

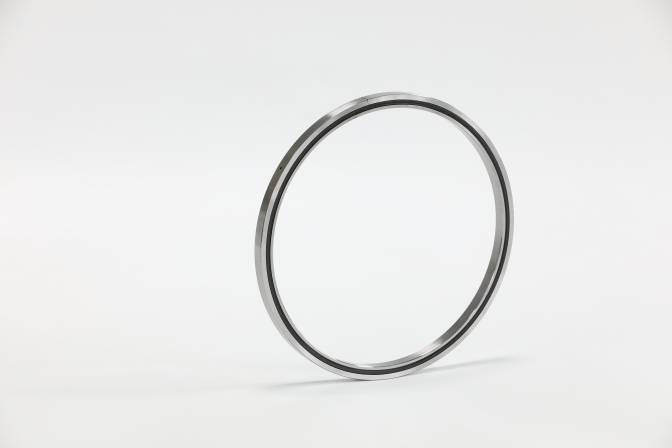

CRBT系列为超小型交叉滚子轴承。因此适合安装空间狭小的场合,常用于医疗器械领域。
相关轴承系列,RA,RB ,RE ,RU ,CRBH, SX, CRBT, CRBS.
