近些年来,随着国内轴承行业的飞速发展,YRT转台轴承已基本实现国产化,广泛应用于精密回转台立式磨床,分度头,滚齿机,铣齿机,四轴五轴,DD马达等精密装置。
但仍有很大一部分客户朋友对YRT转台轴承的结构不太了解,我们在实际工作中也经常跟客户去解释这个问题,今天,就跟大家一起来解析一下。

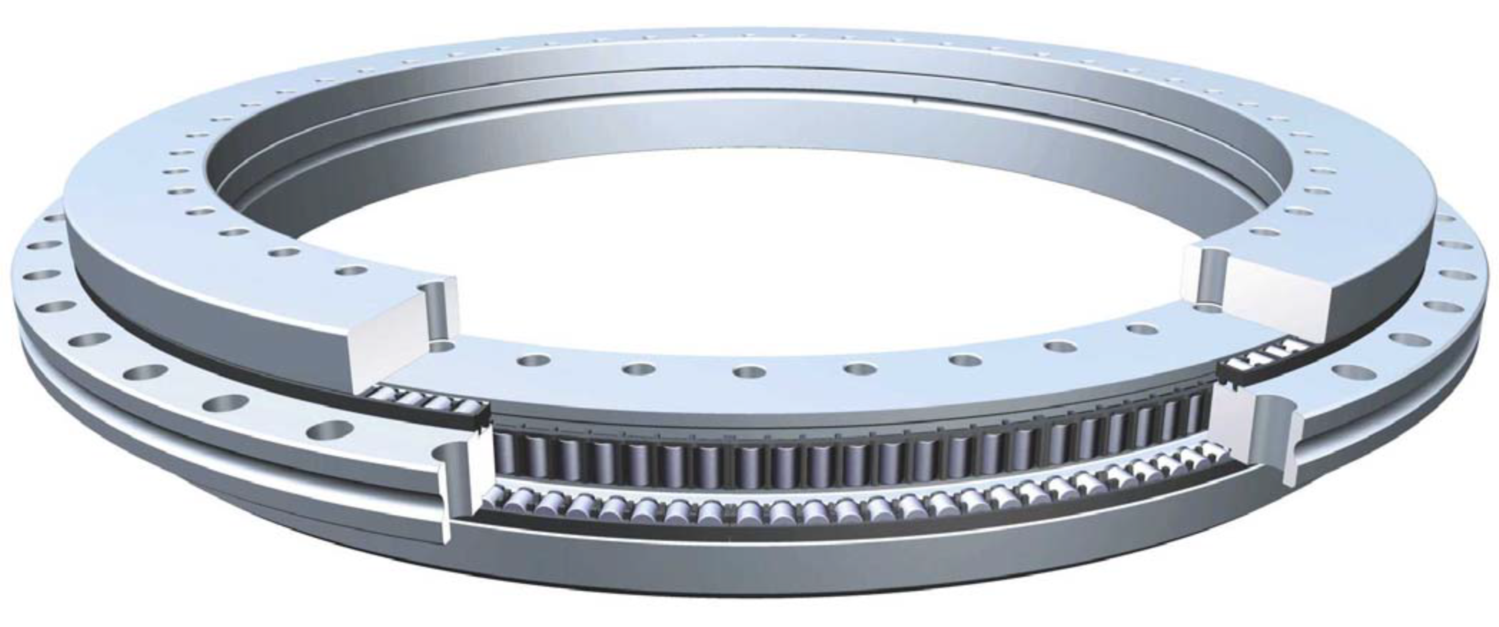

YRT转台轴承结构是由一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。 座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台,卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。
适用范围:被广泛应用于精密回转台立式磨床、分度头、滚齿机、工件轴等精密装置。

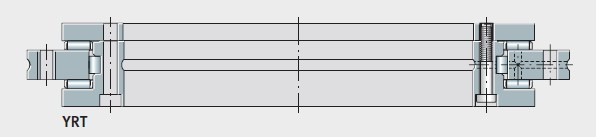

YRT转台轴承标准结构
推力-向心组合结构,可同时承受双向轴向载荷、径向载荷和倾覆力矩。轴承上均布有安装孔,可使用螺栓直接对轴承固定;出厂时轴承已加有预载荷,安装无需调整游隙;YRT转台轴承系列适用于转速较低、运转周期较短、对刚性和精度要求高的场合,如回转工作台、分度头等。
洛阳莱克精密机械有限公司生产的YRT转台轴承,在出厂时已经为轴承注入润滑油脂,您在使用的过程中,可根据工况,在六个月到12个月之间重新注入油脂,我们在内圈和外圈上分别设计有注油孔,客户可自行操作,简单方便。

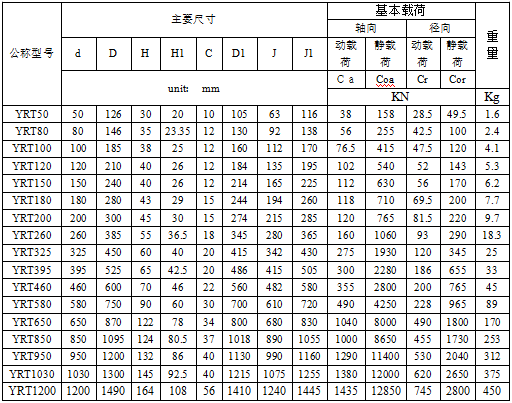

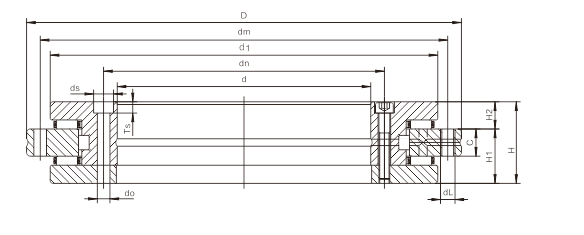

YRT 转台轴承选型手册
如果您对YRT转台轴承有更高的精度要求,或者尺寸方面有特殊需求,请联系我们,我们可根据您的工况或者图纸,为您进行非标定制。
安装指南:

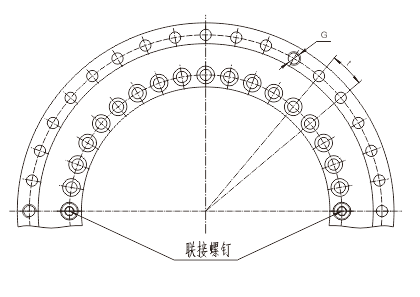

联接螺栓保证了轴承在运输过程中的安全。为了使轴承对中更容易,安装前要松开轴承自身的联接螺栓,并在安装后拧紧或者取下。

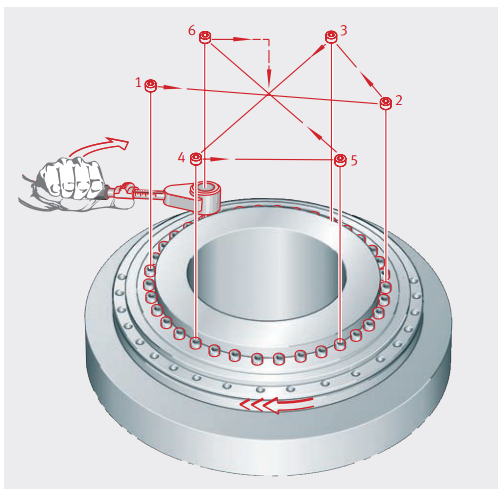

根据给定的拧紧力矩 MA ,用力矩扳手按照十字交叉顺序扭紧,且要分三个步骤进行:
(拧紧固定螺栓的同时边转动轴承,下图)
步骤 1 : 40% MA
步骤 2 : 70% MA
步骤 3 :100% MA
注意安装螺栓的等级。安装力只许施加于要安装的轴承套圈上,不许通过滚动体。
在安装与拆卸过程中,轴承组件不可拆分或互换。如果轴承转动异常困难,则松开安装螺栓,重新按照十字交叉顺序再次分三步拧紧,可以消除轴承变形。
洛阳莱克精密机械有限公司致力于YRT转台轴承和精密交叉滚子轴承的研发生产,在提高产品质量,精度,产能,服务好每一位客户的路上,精益求精,持之以恒,不断创新。
