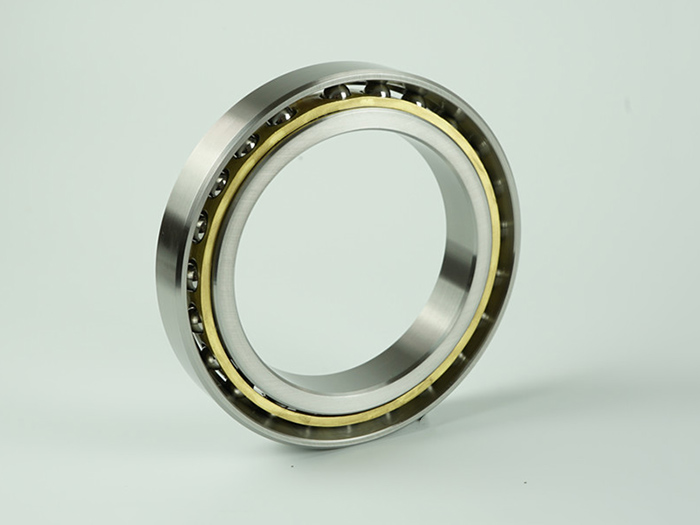

等截面薄壁角接触球轴承在等截面薄壁轴承中角接触球结构是应用较多的一种。等截面薄壁角接触球轴承它具有圆形窗子孔保持架，将深沟球轴承一侧的内圈或外

圈滚道的挡边降低，则形成角接触球轴承。

其装配方式可容纳圆形好孔保持架和更大更多滚珠，并形成更大的接触角，获得更大的轴向载荷能力。等截面轴可以受径向载荷和单向推力载荷，通常与另一

个相同结构的轴承一起使用。角接触球轴承的优势是它可以提供比径向深沟球类型或四点接触球类型更大的轴向承承载能力。

薄壁角接触球轴承与薄壁深沟球轴承不同之处在于薄壁角接触球轴承有足够的径向游隙，能形成足够的接触角来承受轴向载荷。标准轴承的接触角为3°。滚珠

数量大约是满滚子型的65%。

轴承材质：有高碳洛轴承钢Gcr15和不锈钢440C、9cr18等。

保持架材质：可以为黄铜、尼龙、胶木。

NKAA等截面薄壁角接触球轴承型号参数

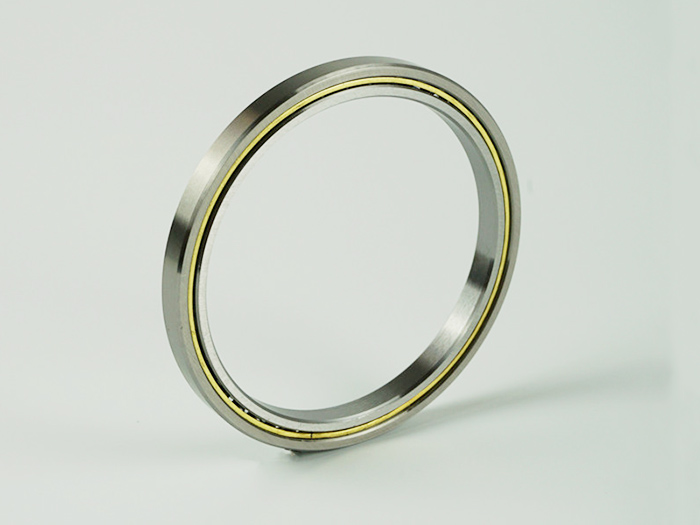

薄壁公制球轴承A型（角接触球结构）能承载较大的轴向力，转速高于四点球轴承和深沟球轴承。同时也承载着部分的径向力。可以加工成配组的产品（如面对

面配组、背对背配组、串联配组)，便于使用与安装。

薄壁公制角接触球轴承规格厚度有8mm13mm20mm三种规格。轴承尺寸从20~762mm均可加工。

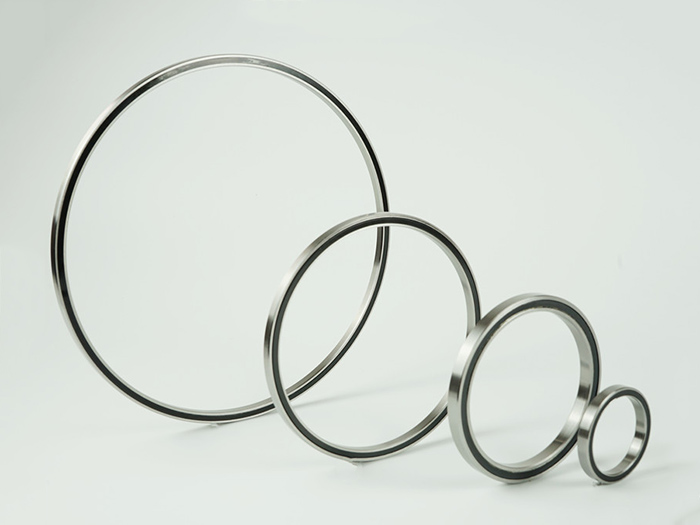

密封公制球轴承A型（角接触结构）可以承载径向力与轴向力双重力负荷。角接触结构的接触角越大，轴向承载能力越高；接触角为径向平面内球和滚道的接触

点连线与轴承轴线的垂直线间的角度。

加入这个密封圈既能阻挡润滑脂从轴承两边外泄，又能阻挡污物从轴承的两边侵入。密封形式有单面密封和双面密封供选择。密封的材料为丁晴橡胶。另外角接

触类型可以提供多种配组方式（面对面配对、背对背配对、三组配对等）

薄壁密封公制角接触球轴承规格：厚度有8mm13mm20mm三种规格。
